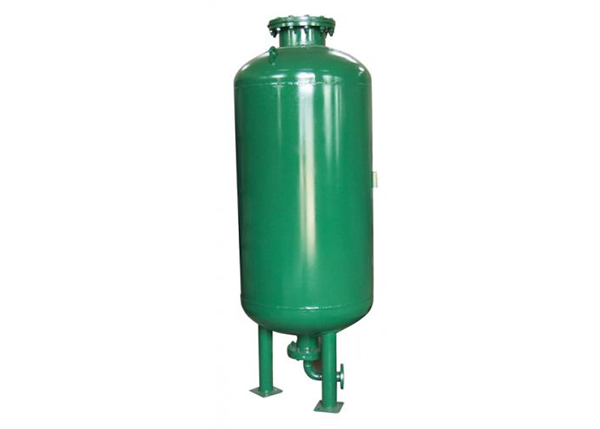

半容積式間接換熱器的傳熱部分采用銅管,把傳熱管做成螺旋狀浮動置于殼體內,所以稱為浮動盤管。由于該換熱器的傳熱管在殼體內水流過時可上下浮動高頻振動,可使被加熱水發生擾動,增強了傳熱效果,同時也可使水垢不易粘附在盤管外壁上,形成自動除垢的良好效果
【產品特點】
• 設備結構緊湊,體積小,占地面積小,不需預留管束抽出空間。
• 解決了傳統除垢繁瑣工藝,可以自動除垢。
• 外殼溫度低,熱損失小,具有凝結水過冷裝置,節能、省時,具有明顯的經濟效益和社會效益。
• 材質:殼體選用不銹鋼 Icr18Ni9Ti 或碳鋼,傳熱管為紫銅管制造。
• 本產品主要用于高級賓館、飯店、機關、工廠、學校、部隊、醫院以及化工、煉油、造船等工業與民用建筑熱水供應及供暖系統。
一、浮動盤管換熱器設計使用說明;
1、 本換熱器多適用于一般工業用建筑的熱水供應系統,熱媒為飽和蒸汽時,其蒸汽壓力應小于1.0MPa。熱媒為高溫水時,溫度小于150 ℃,壓力小于1.6MPa。
2、 被加熱水的設計溫度等于或小于75℃。
3、 換熱器使用中的技術要求:換熱器使用要定期檢查,每月進行熱沖擊除垢一次,每星期要放凈水一次,確保水質的清潔。
4、 殼程阻力損失很小,可忽略不計。
5、 溫度控制系統可按用戶提出的相應溫度調整范圍,采用溫度調節器調節,可滿足所有熱水系統的需求。
二、性能特點
1、換熱管采用紫銅管,換熱效率高。
2、換熱管可自由浮動,不易結垢。
3、配有自力式溫度調節器,可實現溫度自動控制。
4、貯熱量大,能保證供水高峰期供水平穩。
5、正常運行時,熱媒回水(冷凝水)溫度低,可小于45℃。
