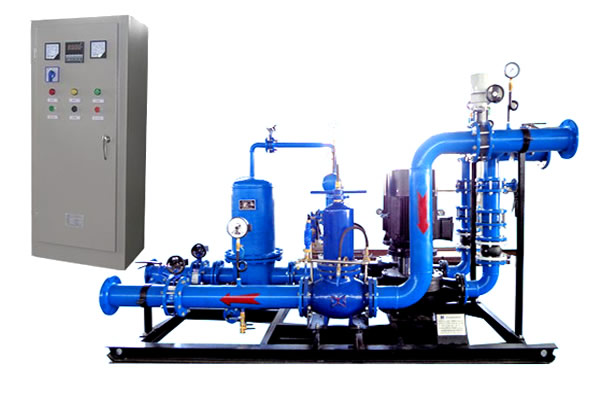

高層建筑直連供暖機組，由電控箱、水泵、流量調節閥、多功能水力控制閥及管系組成，水泵前設有進水管與市政供熱管網的供水管相連，泵后設有出水管與高層建筑高區采暖系統主供水管相連；多功能水力控制閥進水管與高區采暖主回水管連接，在主回水管上設有流量調節閥，多功能水力控制閥出水管路與市政供熱管網的回水管相連；多功能水力控制閥進水管與水泵出水管上的閥門上口之間設有帶閥門的旁通管；多功能水力控制閥與水泵出水管與止回閥之間設有帶調節球閥的水壓控制管，調節球閥兩端設有帶止回閥的旁通管。本實用新型具有如下優點：徹底消除水力控制系統安全隱患，調節水溫，節約能源，運行維修簡便，為高層建筑采用城市外網直接供熱帶來極大的方便。
高層建筑直連供暖機組特點
1、 智能化控制，全自動運行。
2、 質調、量調、解決熱失衡問題，大程度提高人體的舒適度。
3、 實現無換熱器傳熱，節省工程投資，降低能耗。
4、 運行穩定，安全可靠，靈活方便，維修量小。
5、 結構合理緊湊，占地面積小。節省空間。
6、 機組一體化，整體減震，無需打設備基礎，安裝快捷。
7、 變頻混水泵，水溫自動調節，節省電能。
高層建筑直連供暖機組工作原理
直混系統供熱機組智能化控制，全自動運行，實現無人值守，安全可靠。自動采集的一次網、二次網的壓力及溫度參數自動比對，跟蹤調節相關設備、閥門開啟度，從而達到控制要求。
高層建筑直連供暖機組是用于高層建筑高區采用地板輻射或中央空調采暖系統的專用設備。本機組可以直接連入現有的熱水鍋爐、市政熱水網或小區高溫?zé)崴到y(tǒng)，經升壓、減溫、增流后，向高層建筑高區供給60℃以下的低溫?zé)崴?，具有回水自動減壓、高區系統定壓及高低區隔斷的功能，能夠根據氣候變化自動調節二次供水溫度，是一種節電、節熱、節省投資的供暖設備。
高層建筑供暖通常的方法是為高層建筑設置高區換熱站，由于高區換熱站存在：系統復雜、設備數量眾多，設備投資大、運行費用高，占地面積大，同時一次網或二次網接入送出管道費用巨大等缺點；特別是當外網來水為低溫水時，經換熱后供水溫度下降，這樣供暖溫度不能滿足高層建筑供暖要求，此時如果提高外網溫度，會造成低區過熱而浪費能源，另外靠增加板換面積的方法會導致投資過大且效果不明顯。
