高層建筑直連供暖系統及其阻斷器一問世，就以其迷人的魅力贏得了用戶的傾心。她是針對國內供暖水質現有狀況，量體裁衣、精心設計，并經過千百次試驗和改進，在充滿迫切期待的千呼萬喚中誕生的。她是我們自己研發并具有自主知識產權的，正宗的清純國貨！
雙關斷，防偷開，變流量。
系統巧妙地利用止回閥前端的壓力差、大小活塞的面積差以及壓力傳遞的時間差所形成的作用力為動力，即同優先代產品一樣，完全利用水力自身特性來實現水流順向的開與關并同時進行減壓排氣。它不僅克服了借助于減壓閥進行減壓、關斷的缺陷，更不僅僅是簡單地由2個罐合為1個罐，而是發生了質的變化——即由開式系統過渡到了
閉式系統，有效地解決了優先代高層建筑直連供暖系統不能用于除氧系統上的問題。本系統由加壓泵、高壓驅動水管、止回閥、高區散熱器、阻斷器等組成。主要用于閉式供暖系統、地面高差大的山區以及不便于設置斷流器、阻旋器的場合。
高低區直連供暖機組阻斷器技術不僅適用于高層建筑直連供暖系統，而且也同樣適用于中央空調水系統、熱水供應系統以及其它所有液體循環系統；同理，設有阻斷器的高區供暖系統不僅適用于垂直單雙管系統、水平單雙管系統，而且也同樣適用于分戶熱計量系統等所有室內供暖系統。
主要優點
適用于所有閉式供暖系統以及變流量系統，密閉可靠、不易堵塞、運行穩定；適用于山區高差大的系統并網改造。設計簡單、安裝位置靈活，占地少、改造動作?。挥糜谛陆?，統籌規劃可減少鍋爐或熱交換器及其所占據的建筑面積，降低外管網工程造價，節資、節能效益顯著；微機變頻調控，雙重監視、監控，自保護、自啟動及超壓告警，實現全自動無人控制。
設備選擇
一、加壓泵選擇
加壓泵揚程
H=Hj-Hw+Hn+Ha ,m
H -水泵至系統頂部的幾何高度，m
H -室內系統阻力損失，m
H -熱網供水在泵位置的動水線高度，m
H -安全量，可取5m
加壓泵流量
V=k0.86Q/ρ（t1-t2） m3/h
k-附加系數，可取1.1
Q-高區系統熱負荷，W
t1-供水溫度，℃
t2-回水溫度，℃
ρ-供水的密度，kg/m3
根據以上揚程、流量即可確定水泵型號、功率等參數。
加壓泵、除污器、阻斷器、微機控制柜以及相關儀器、儀表、閥門等均在廠內裝配完畢。阻斷器選型時，可根據高區系統流量及高區相對高度按阻斷器圖譜確定。阻斷器的左、右進出水管與高區系統總回水管口徑相同，驅動管均為DN25鋼管。
選型舉例：
高區系統流量110m3/h，高區系統標高90m，低區系統標高30m，高區系統相對高度90m-30m=60m。根據流量110m3/h，高區系統相對高度60m，查（圖四），確定阻斷器為 ZD-50型。
設備布置
本技術的監視、監控、告警系統均由微機柜統一控制。由阻斷器、加壓泵組、微機控制柜構成的設備機組，可設在高層建筑的地下室，也可統一設在鍋爐房、熱交換站內。對于1萬平方米的高層建筑，總共用電量一般在3-4kw左右，占地僅2-3平方米。
工程設計時，可參考《全國通用建筑產品優選集》（2002YK05總190）或工程所在地的省、市建筑標準設計圖集。設計人員在施工圖上繪出示意圖、標注出加壓泵及阻斷器型號，給出設備機組預留位置及加壓泵用電量即可。
公司設計室進行圖紙校核、現場指導安裝、負責運行調試，實行交鑰匙工程。
注意事項
★工程設計中注意將阻斷器設在就近便于引接驅動水管的地方。
★高區系統水利平衡計算時，可按現行規范進行，系統循環壓力控制在10-40kpa。
★本技術僅適于正常而合乎規范的采暖系統。對于系統自身水力不平衡引起的水力失調、局部不熱均不屬于本技術負責范疇。

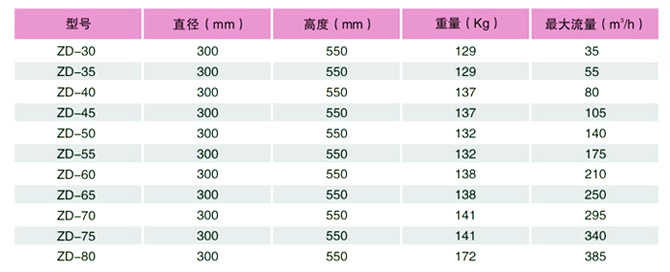

阻斷器選擇
